XL型梯形齒同步帶輪由輪緣、輪輻和輪轂三部分組成。設計帶輪時,應使其結構便于制造,質量分布均勻,重量輕,并避免由于鑄造產生過大的內應力。
當V>5m/s時進行靜平衡,當v > 25m/s時進行動平衡。同步帶輪材料中常用灰鑄鐵、45#鋼、鋁合金、銅或工程塑料?;诣T鐵是使用最廣泛的。當V≤30m/s時使用HT200,當V ≥ 25 ~ 45m/s時,則宜采用孕育鑄鐵開鑄鋼,也可用鋼板沖壓一焊接帶輪。小功率傳動可以用鑄鋁和塑料。
加工范圍 | ||
---|---|---|
項目 | 本廠加工要求(范圍) | |

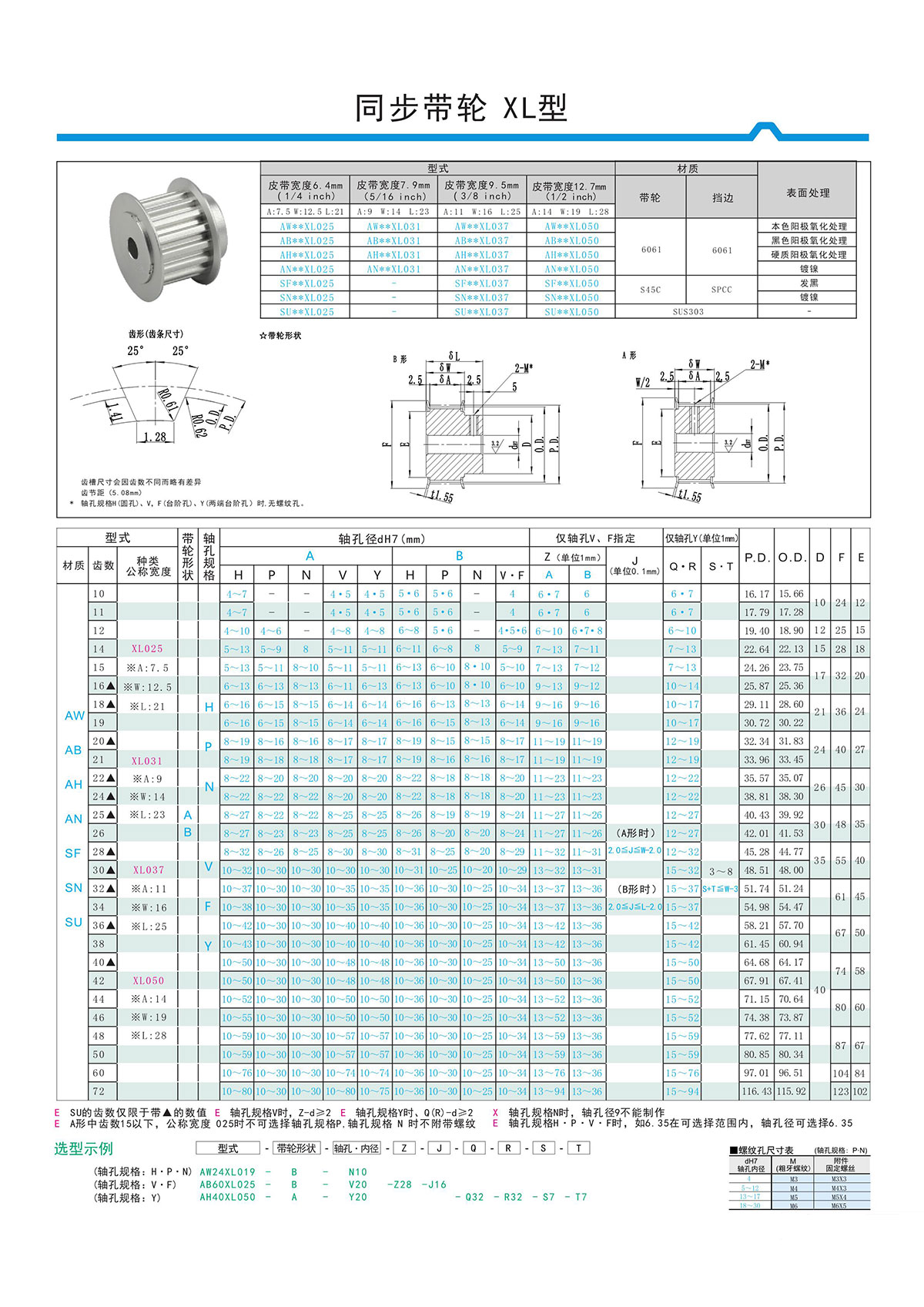

XL型梯形齒同步帶輪 | ||
材質 | 6061、S45C、SUS304 | 可根據要求定做 |
同心度 | 0.02-0.04mm | 最高可做到2個絲以內 |
表面處理 | 本色陽極氧化處理、黑色陽極氧化處理、硬質陽極氧化處理、鍍鎳、發黑 | 按客戶要求處理 |

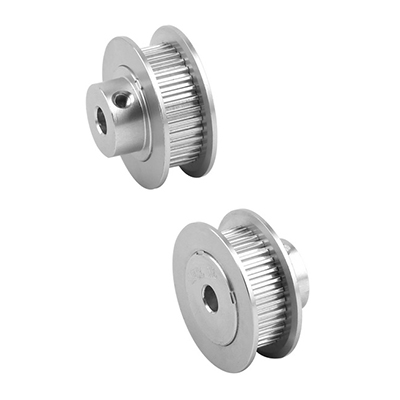

同步帶輪類型 | XL型梯形齒同步帶輪 |
